İÇİNDEKİLER

1-Ardunio Kart Nedir? Nasıl Kullanılır?/ What i ardunio kart?How to use it?

2-Ardunio Kart Çeşitleri Nelerdir?/What are the ardunio card types?

3-Breadboard Nedir?Nasıl Kullanılır?/What is breadboard?How to use it?

4-LDR nedir?Nasıl kullanılır? What is LDR?How to use it?

5-Direnç nedir?Nasıl kullanılır?What is Resistance?How to use it?

6-Led nedir?Nasıl kullanılır?What is LED?How to use it?

7-Servo-motor nedir? Nasıl kullanılır? What is Servo-motor?How to use it?

8-Potansiyometre nedir?Nasıl kullanılır?What is Potentiometer?How to use it?

9-Buzzer nedir?Nasıl kullanılır?What is Buzzer?How to use it?

Ardunio Kart Nedir? Nasıl Kullanılır?

What is ardunio card?How to use it?

Arduino Kart Nedir?

Arduino, elektronik ile ilgili olan her insanın kolayca kullanabilmesi için geliştirilmiş açık kaynaklı bir mikrodenetleyici platformudur. Arduino kullanarak çeşitli sensörlerden gelen sinyalleri okuyabilir, ışık yakıp söndürebilir, motor çalıştırabilir; kısacası aklınıza gelebilecek tüm elektronik uygulamaları yapabilirsiniz.

Nasıl Kullanılır?:
Arduino tek başına çalışan interaktif nesneler oluşturmak için kullanıldığı gibi bilgisayar üzerinde çalışan yazılımlarda da kullanılabilir.
Arduino için hazır üretilmiş kartlar satın alabilirsiniz veya kendi Arduino kartlarınızı üretebilirsiniz.

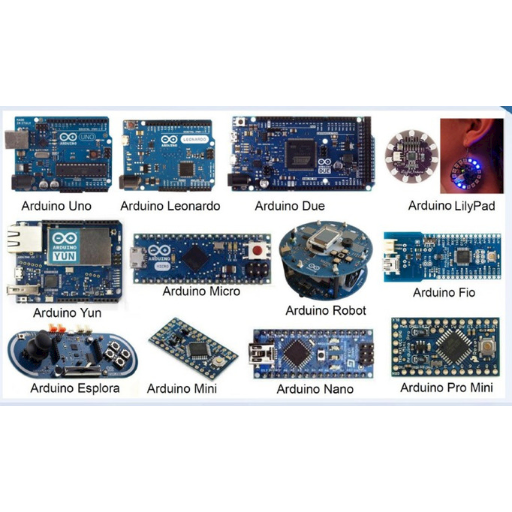

Ardunio Kart Çeşitleri Nelerdir? /

What are the ardunio card types?

Arduino’nun farklı kullanım alanlarına göre farklı çeşitleri bulunmaktadır. Bunlar; Arduino Uno, Mega, Leanardo, Duo, Yun, Esplora, Micro, Lilypad, Ethernet ve daha saymadığımız farklı arduino türleri de bulunmaktadır.

3-Breadboard Nedir?Nasıl Kullanılır?/What is breadboard?How to use it?

                                                         Nasıl Kullanılır?

                  Breadboard üzerinde dikey sütunlar ve yatay satırlar bulunur. Her bir Dikey sütun kendi içinde iletkendir. Üzerindeki deliklere tahmin edeceğiniz gibi elektronik devre elemanları ya da kablolar sokularak bu devre elemanlarının birbiri ile bağlantı kurulması sağlanır.

         Breadboard Nedir?

        Kurmuş olduğumuz devreleri lehimleme yapmadan sağlıklı bir şekilde test edilmesini sağlayan araca breadboard denir. Özellikle baskı devre ya da delikli plaketler üzerine aktarma gerçekleştirmeden önce, tüm devreleri ilk olarak inceleme imkanı vermektedir. Bu sayede sistemlerin çalışıp çalışmadığını çok daha etkin bir şekilde anlama şansını elde edebiliriz.

Trabzon Yol-İs Union Secondary School

            How to use it?

            There are vertical columns and horizontal rows on the breadboard. Each Vertical column is conductive in itself. As you can imagine, electronic circuit elements or cables are inserted into the holes on it, and these circuit elements are connected to each other.

         What is a Breadboard?

         The tool that allows us to test the circuits we have set up in a healthy way without soldering is called a breadboard. It allows to examine all circuits first, especially before transferring on printed circuit boards or perforated plates. In this way, we can get the chance to understand whether the systems are working more effectively.

-LDR nedir?Nasıl kullanılır? What is LDR?How to use it?

LDR(Light Dependet Resistor) ışığaduyarlı direnç anlamın gelmektedir. LDR’ler bulundukları devrelerde değişen direnç değerleri ile bir çıkış sağlarlar fakat bu işlemi dış ortamdan aldıkları fiziksel bir değişim ile gerçekleştirdiklerinden dolayı bir sensör görevi görmüş olurlar.

Sokak lambaları, gece lambaları, kumanda sistemleri günlük kullanımlarımıza örnek olarak verilebilirler.

Üzerine düşen ışık şiddeti ile ters orantılı bir çalışma prensibine sahiptir. Yani üzerine düşen ışık şiddeti arttıkça sahip olduğu direnç değeri azalır, ışık şiddeti azaldıkça sahip olduğu direnç değeri artar.

Direnç nedir?Nasıl kullanılır?What is Resistance? How to use it?

Electrical resistance is a characteristic of a conductor that resists the passage of electric current. The physical quantity of electrical resistance is denoted by the letter R and the unit of measurement is called om, in honor of the German physicist Georg Simon Ohm.

Resistance is measured in ohms, symbolized by the Greek letter omega (Ω).

Eugen Kvaternik Elementary school

A resistor is a two-way, passive electronic component that provides current resistance. The resistor is used as an element of electrical networks and electronic circuits.

resistor serves to reduce the signal voltage.

RESISTORS

Led nedir? Nasıl kullanılır?

What is LED? How to use it?

Led Nedir?

Led, Led Emitting Diode (Türkçesi ışık yanan diyot) sözcüklerinin baş harflerinden oluşan bir kısaltmadır.İsminden de anlaşılacağı üzere LED,bir diyottur. Bildiğimiz üzere diyot, akımın yalnızca bir yönden geçmesini sağlayan iki bacaklı yarı-iletken bir devre elemanıdır.

 1920'lerde Rusya Sovyet Federatif Sosyalist Cumhuriyeti'nde icat edildi ve 1962 yılında Amerika'da pratik olarak uygulanabilen elektronik bir bileşen haline getirildi.

Kalkandere Atatürk Secondary School

Led Nasıl Kullanılır?

LED'in de diğer diyotlar gibi yapısında p-tipi ve n-tipi olmak üzere iki farklı çeşit yarı-iletken madde bulunur. P-tipi yarı-iletkende pozitif yük taşıyıcılar,n-tipi yarı-iletkende ise negatif yük taşıyıcılar bulunur.Bu sayede,diyot üzerinden yalnızca anottan katot yönünde elektrik akımı geçişi mümkündür.

LED’e doğru polarma tatbik edildiğinde P maddesindeki oyuklarla N maddesindeki elektronlar birleşim yüzeyinde nötrleşir. Bu birleşme sırasında meydana gelen enerji ışık enerjisidir.

Servo-motor nedir? Nasıl kullanılır? What is Servo-motor?How to use it?

AC-DC Servo: AC Servo Motorlar endüstride kullanılmaktadır. Bu yazımızda bahsettiğimiz RC Servolar, DC Motorlardır.

Dijital-Analog Servo: Dijital servolar, analog servolara göre daha yüksek frekansta çalışırlar. Bu sayede dijital servolar komutlara daha net ve hızlı tepki verirler, daha iyi bir tutma torku elde ederler. Hızlanmaları daha yumuşak gerçekleşir. Analog servolara göre dezavantajları ise daha fazla enerji harcaması sebebiyle pil ömrünü daha çabuk tüketmeleridir.

Çekirdeksiz-Fırçasız Motor: RC Servolar, içlerindeki mekanizmada bulunan motorlara göre de değişkenlik göstermektedir.

Servo, mekanizmalardaki açısal-doğrusal pozisyon, hız ve ivme kontrolünü hatasız bir şekilde yapan tahrik sistemi olarak tanımlanır. Yani hareket kontrolü yapılan bir düzenektir. Servo motorlar, robot teknolojilerinde en çok kullanılan motor çeşidi olmakla birlikte, RC (Radio Control) uygulamalarda da kullanılmaktadırlar. RC Servo Motorlar ilk olarak uzaktan kumandalı model araçlarda kullanılmışlardır. Servolar, istenilen pozisyonu alması ve yeni bir komut gelmediği sürece bulunduğu pozisyonu değiştirmemesi amacıyla tasarlanmıştır.

Arif Nihat Asya Secondary School

Bilecik-Bozüyük

Servo motorların içerisinde motorun hareketini sağlayan bir DC motor bulunmaktadır. Bu motorun dışında bir dişli mekanizması, potansiyometre ve bir motor sürücü devresi bulunmaktadır. Potansiyometre, motor milinin dönüş miktarını ölçmektedir. Servo içerisindeki DC motor hareket ettikçe potansiyometre döner ve kontrol devresi motorun bulunduğu pozisyon ile istenilen pozisyonu karşılaştırarak motor sürme işlemi yapar. Yani, servolar diğer motorlar gibi harici bir motor sürücüye ihtiyaç duymadan çalışmaktadırlar. Genellikle çalışma açıları 180 derece ile sınırlıdır fakat 360 derece çalışma açısına sahip özel amaçlı servo motorlar da vardır. Servolar genellikle 4.8-6V gerilim ile çalışmaktadırlar. 7.4V ve daha yüksek gerilimle çalışan servolar da bulunmaktadır.

Yandaki şekilde genellikle sahip oldukları PWM değerleri vardır. 1 ms duty cycle değerinde 0° , 2 ms değerinde ise 180° pozisyonunu almış olur. (Daha önce belirttiğim gibi bu limit bazen 360° de olabilmektedir.)

Servo motorlar PWM (Sinyal Genişlik Modülasyonu) sinyal ile çalışmaktadırlar. Bu PWM sinyaller bir mikrokontrolcüden veya uzaktan kumandadan sağlanabilmektedir. Servo, her 20 ms içerisinde bir pals değeri okumaktadır.

Potansiyometre nedir?Nasıl kullanılır?

What is Potentiometer?How to use it?

Potansiyometre, direnç değeri kullanıcı tarafından ayarlanabilen ya da değiştirilebilen bir devre elemanıdır.

Potentiometer is a circuit element whose resistance value can be adjusted or changed by the user.

Potansiyometrelerin direnç değerleri üzerlerinde yazmaktadır. Ayar çubuğu sola döndürüldükçe direnç değeri azalırken, sağa doğru döndürüldükçe direnç değeri artar.

Potentiometers' resistance values are written on them. As the adjustment bar is turned to the left, the resistance value decreases, while the resistance value increases as it is turned to the right.

      ŞEHİT NİZAM AKDENİZ SECONDARY SCHOOL

Potansiyometre Arduino projelerinde led parlaklığı ayarlama, RGB led kontrolü, servo motor kontrolü, motor hız kontrolü, lcd ekran kontrolü ve diğer hassas ayarlama gerektiren tüm projelerde kullanılabilir.

The potentiometer can be used in Arduino projects, in all projects that require led brightness adjustment, RGB led control, servo motor control, motor speed control, lcd display control and other precise adjustment.

Potansiyometrelerin 3 bacağı bulunur. Bu bacaklardan kenarlarda bulunanlar + ve – bacakları, ortadaki ise veri bacağıdır. Potansiyometrenin soldaki bacağını arduino Gnd, sağdaki bacağını arduion 5V pinine bağladığınızda, potansiyometreyi sola çevirdiğinizde okunan değer 0’a, sağa doğru çevirdiğinizde ise 1023’e yaklaşacaktır.

Potentiometers have 3 legs. Of these legs, those on the sides are the + and - legs, and the middle one is the data leg. When you connect the left leg of the potentiometer to the Arduino Gnd and the right leg to the arduion 5V pin, the value read will approach 0 when you turn the potentiometer to the left and to 1023 when you turn the potentiometer to the right.

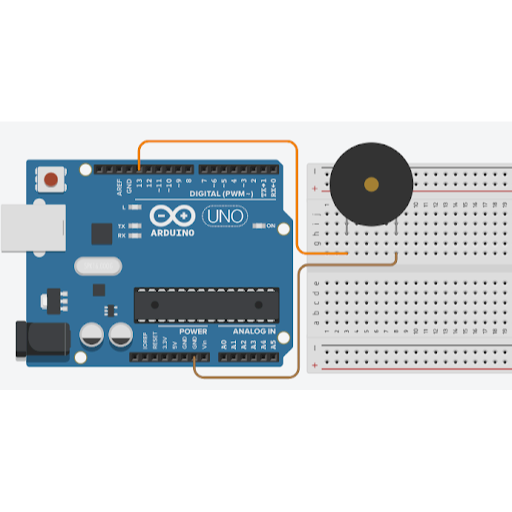

Buzzer nedir?Nasıl kullanılır?

What is Buzzer?How to use it?

Buzzer has two legs. One of them is (+) leg while the other is (-) leg. When connecting, we need to pay attention to these legs.

As with LEDs, it is not difficult to distinguish legs. Because there is a sign showing the (+) leg on it.

It is recommended to use with 100 ohm resistor to avoid damage when using with Arduino. If you do not have it, you can use it with 220 or 330 ohms or even without any resistance. As the resistance increases, the sound received from the buzzer will decrease.
