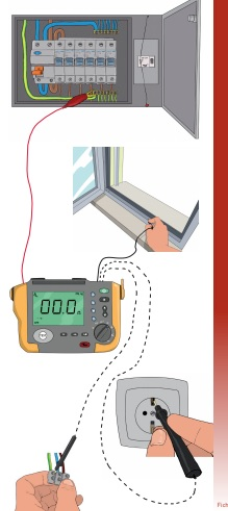

Teste de continuidade - Método A

1 - Desligue o aparelho de corte geral da instalação.

2 -Seleccione o aparelho de medição para a função de verificador de continuidade

Teste de continuidade - Método A

3 - Ligue uma ponta de prova no barramento de terra do quadro de entrada

4 - Coloque a outra ponta de prova onde pretende testar a continuidade (tomadas, junções, massas, elementos condutores, entre outros

Teste de continuidade - Método B

1 -Desligue o aparelho de corte

geral da instalação

2 - Selecione o aparelho de

medição para a função de

verificador de continuidade

Teste de continuidade - Método B

3 - Estabeleça uma interligação

entre o barramento de terra

e fase

4 - Verifique a continuidade

entre a terra e a fase nos

pontos da instalação que

pretende testar (tomadas,

junções, etc)

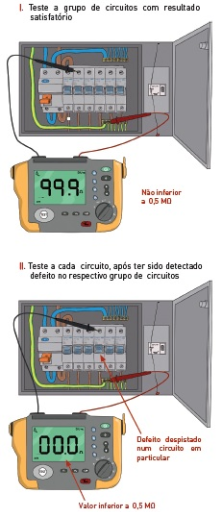

Medição da Resistência de isolamento

1- Desligue a alimentação da

instalação

2 - Seleccione o aparelho de medição

para a função de medição da

resistência de isolamento

3 -Ligue uma ponta de prova no

barramento de terra

4 - Coloque a outra ponta de prova

na fase do grupo de circuitos

que pretende testar

5 - Se o resultado não for satisfatório,

teste individualmente

cada circuito desse grupo,

despistando qual tem defeito

de isolamento

Medição da Resistência de isolamento

Medição da Resistência do elétrodo de terra

1- Desligue o terminal principal de

terra

2 - Seleccione o aparelho de

medição para a função de

medição da resistência de terra

3 -  Ligue uma ponta de prova na

parte do terminal principal de

terra ligada à terra

4 - Estabeleça dois eléctrodos

auxiliares (T1 e T2), distanciados

entre si e do eléctrodo de

terra (T), de forma que não se

influenciem

5 - Ligue cada uma das duas pontas

de prova, no respectivo

eléctrodo auxiliar

Medição da Resistência do elétrodo de terra

6 - Repita o ensaio mais duas vezes,

movimentando o eléctrodo

auxiliar (T1) 6 m, primeiro na

direcção de T e depois na de T2

7 - Caso as três medições tenham

a mesma classe de grandeza,

a sua média será o valor a

considerar

Medição da Resistência do elétrodo de terra

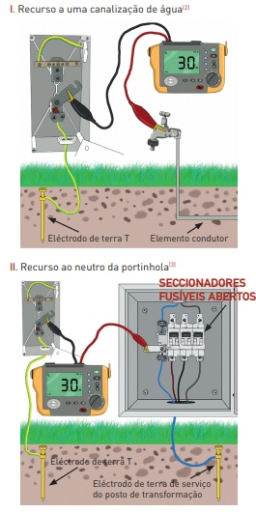

Medição da Resistência do elétrodo de terra sem elétrodos auxiliares

1 - Desligue o terminal principal de terra

2 -  Selecione no aparelho de medição a função de medição da resistência de terra

3 -  Ligue uma ponta de prova na parte do terminal principal de terra ligada à terra

4-  Ligue a outra ponta de prova(1) à parte acessível de um elemento condutor enterrado no solo, suficientemente distante do elétrodo de terra T de forma que não se influenciem

Medição da Resistência do elétrodo de terra sem elétrodos auxiliares

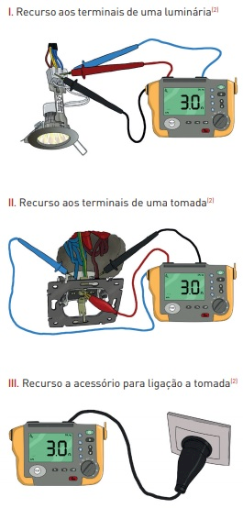

Outros métodos de Medição da Resistência do elétrodo de terra sem elétrodos auxiliares

1 -Selecione no aparelho de medição a função correspondente à medição da impedância malha de defeito

2 - Ligue uma ponta de prova à fase

3 - Ligue uma ponta de prova ao neutro

4 -  Ligue uma ponta de prova à terra 1
