Pârghia

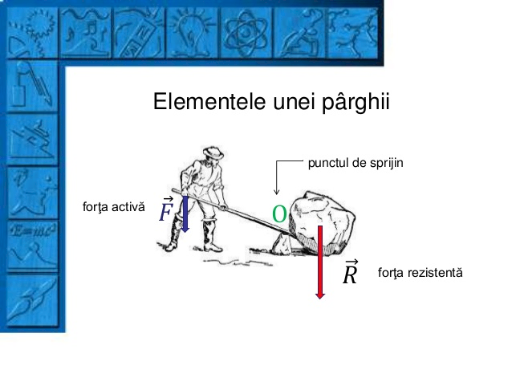

Pârghia este o bară rigidă care se poate roti în jurul unui punct fix numit punct de sprijin și asupra căreia acționează două forțe: forța care trebuie învinsă, numită forță rezistentă și forța cu ajutorul căreia este învinsă forța rezistentă, numită forță activă. Pârghia servește, în general, la amplificarea efectului forței.
O pârghie ideală (fără forță de frecare) este în condiție de echilibru atunci când momentul forței active (față de punctul de sprijin) este egal și de sens opus cu momentul forței rezistente.Brațul forței reprezintă lungimea perpendicularei dusă din punctul de sprijin (polul de rotație) pe dreapta suport a forței.
Raportul forțelor este egal cu raportul invers al brațelor, dacă pârghia este în echilibru.
Tipuri de pârghii
de gradul l : punctul de sprijin se află între punctele de aplicație ale celor două forțe. Exemple: levierul, foarfecele, balansoarul, brațul balanței
de gradul II : punctul de aplicație al forței rezistente se află între articulație și cel al forței active. Exemple: roaba, pedala de frână, cleștele de spart nuci.
de gradul III : punctul de aplicație al forței active este situat între cel al forței rezistente și punctul de sprijin. Exemple: brațul omului

Scripetele
Un scripete este un mecanism simplu format dintr-o roată canelată de-a lungul periferiei, care servește la schimbarea direcției unei forțe și transmiterea ei prin intermediul unui cablu sau a unui lanț care rulează pe periferia ei.

Scripeții folosiți în diferite combinații formează palane.
Scripetele fix are punctul de sprijin în axa roții, care este fixă. Asupra scripetelui acționează trei forțe: forța activă (F), forța rezistentă (R) și forța de sprijin (S). Aceste forțe se compun vectorial, forțele activă și cea rezistentă fiind egale ca mărime, iar forța de sprijin fiind în acest caz egală cu diagonala paralelogramului.


Scripetele fix
Scripetele mobil are punctul de sprijin la unul din capetele cablului. Asupra scripetelui acționează de asemenea cele trei forțe:cea activă (F),cea rezistentă (R) și cea de sprijin (S). Aceste forțe se compun tot vectorial, de data asta forțele activă și cea de sprijin fiind egale ca mărime, iar forța rezistentă fiind în acest caz egală cu diagonala paralelogramului.


Scripetele mobil

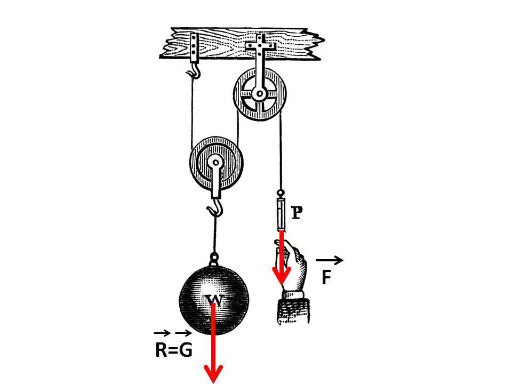

Scripetele compus
Scripetele compus este un scripete format dintr-un scripete fix și un scripete mobil sau mai mulți scripeți.

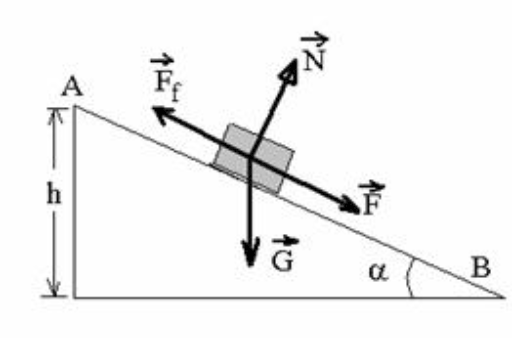

Planul înclinat
Planul înclinat este în mecanică o suprafață plană care formează un anumit unghi cu orizontala. Acesta este utilizat la ridicarea maselor (obiectelor grele) la o anumită înălțime folosindu-se o forță mai mică decât în cazul ridicării lor pe direcție verticală. Totuși trebuie menționat, că lucrul mecanic efectuat nu devine mai mic, deci rămâne neschimbat. Planul înclinat aparține în teoria mecanicii de categoria "mașini simple", la fel ca pârghia, scripetele sau șurubul. Aplicații curente ale planului înclinat sunt serpentinele de drumuri din munți pentru urcarea și coborârea vehiculelor, sau șurubul - ca un cilindru cu un plan înclinat prăguit și înfășurat elicoidal în jurul său.
