7. ÜNİTE ELEKTRİK DEVRE                   ELEMANLARI

Kazanımlarımız:

F.5.7.1.1: Bir elektrik devresindeki elemanları sembollerle gösterir. ( Devre sembollerinin ortak bilimsel dil açısından önemini belirtir.)

F.5.7.1.2: Çizdiği elektrik devresinin şemasını kurar.

NELER ÖĞRENECEĞİZ?

-Devre elemanlarının sembollerle gösterimi ve devre şemaları

-Basit bir elektrik devresinde ampul parlaklığını etkileyen faktörler

A- Devre Elemanları: Elektrik devrelerinde kullanılan elemanlara, devre elamanları denir.

Devre elemanlarının resimle göstermek yerine sembollerle göstermek daha kullanışlıdır.

Devre elemanları neden sembollerle gösterilir.

1. Devre elemanlar sembollerinin gösterilmesi ortak bilimsel dilin oluşmasını sağlar.

Dünyanın her yerinde devre elemanları aynı sembolle gösterilmektedir.

Dünya üzerinde trafik işaretleri, rakamlar, element sembolleri ortak olduğu gibi devre elemanlarının sembolleri de ortaktır.

2. Bir elektrikli araç nerede üretilirse üretilsin herkes bu devre elemanlarını ve devre şemalarını anlayabilir.

3. Devre elemanlarının resmini çizmek zor ve zaman alıcıdır.

Herkesin çizdiği resim güzel olmaz veya anlaşılması zor olabilir.

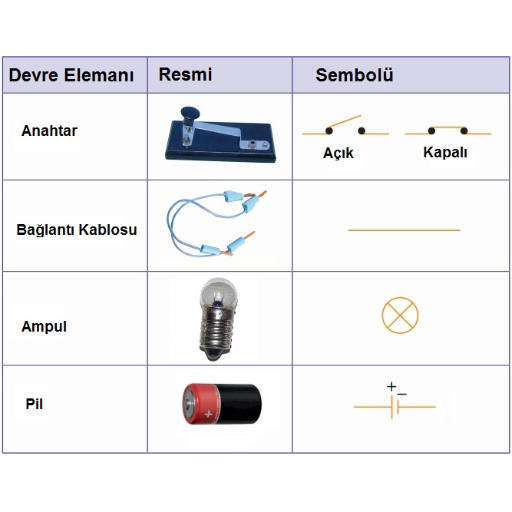

Devre Elemanlarının Görevleri

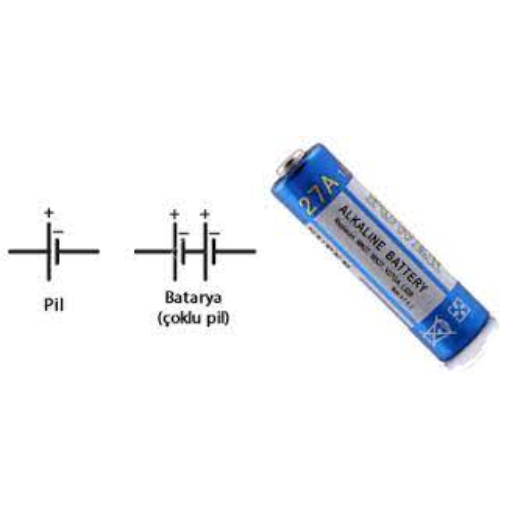

Pil

Elektrik enerjisi üretir.

Pilde kimyasal enerji elektrik enerjisine dönüşür.

Pilin + ve - kutbu vardır.

Piller seri bağlanarak batarya elde edilir.

Ampul

Elektrik enerjisinden ışık üretir.

Ampulün + ve - kutbu yoktur.

Bağlantı Kablosu

Devre elemanlarını birbirine bağlar.

Elektrik enerjisinin taşınmasını sağlar.

Bağlantı kablosunun içerisinde iletken tel bulunur, dışında yalıtkan plastik vardır.
